CADBase 与 Blender 集成

了解如何通过 CADBase 云存储和项目管理功能提升 Blender 工作流程效率

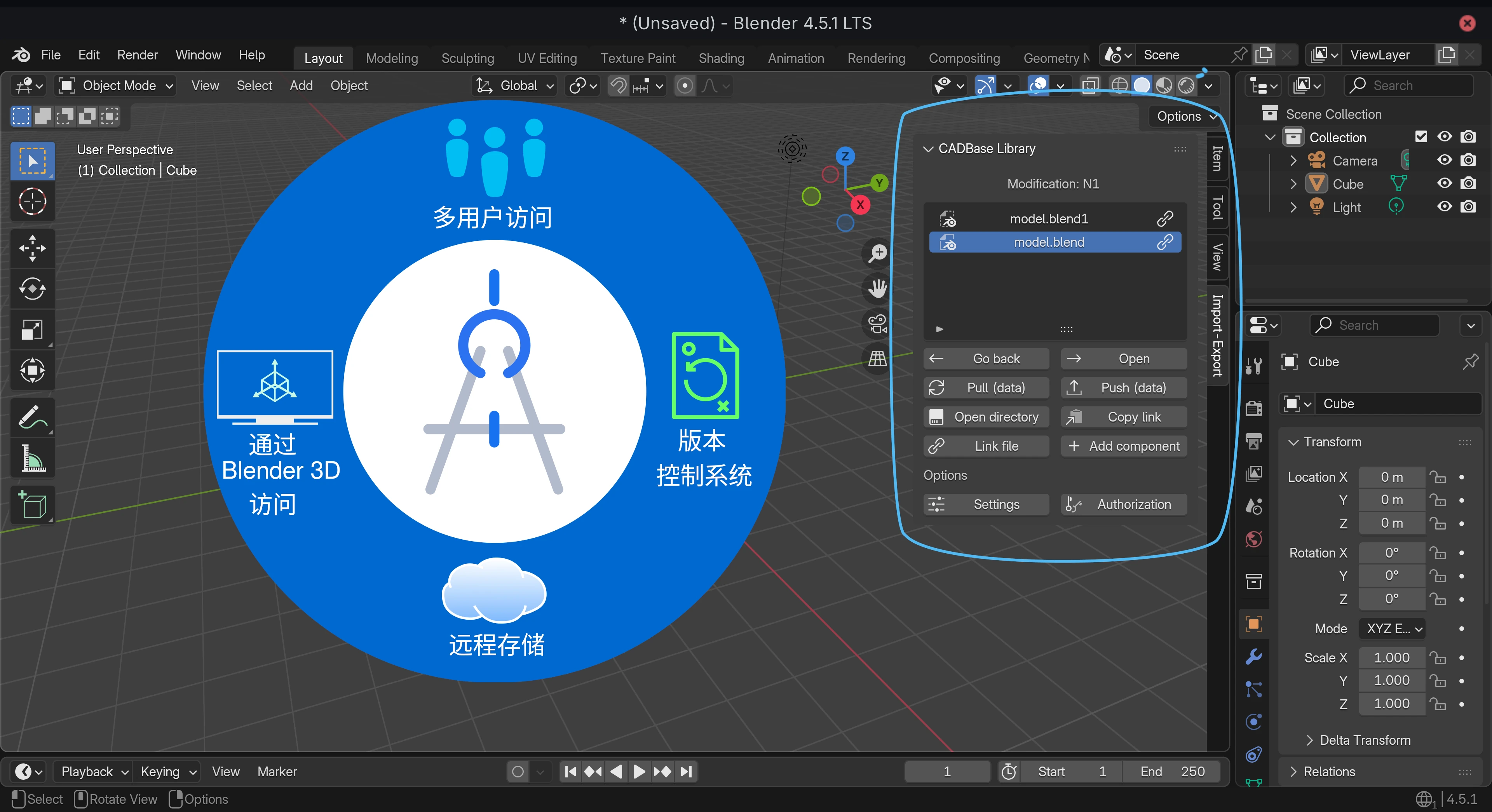

CADBase 和 Blender 集成插件功能总览

目录

CADBase Library

CADBase Library 是连接 Blender 与 CADBase 平台的桥梁，为本地建模添加云存储优势：

  1. ✓ 可访问性 — 从任何设备处理项目。
  2. ✓ 同步 — 计算机间自动文件更新。
  3. ✓ 协作 — 团队协同处理模型。
  4. ✓ 安全性 — 可靠存储与版本控制。

通过 Blender 的 CADBase Library 扩展保存项目，从任何计算机访问。

CADBase 平台中的文件集

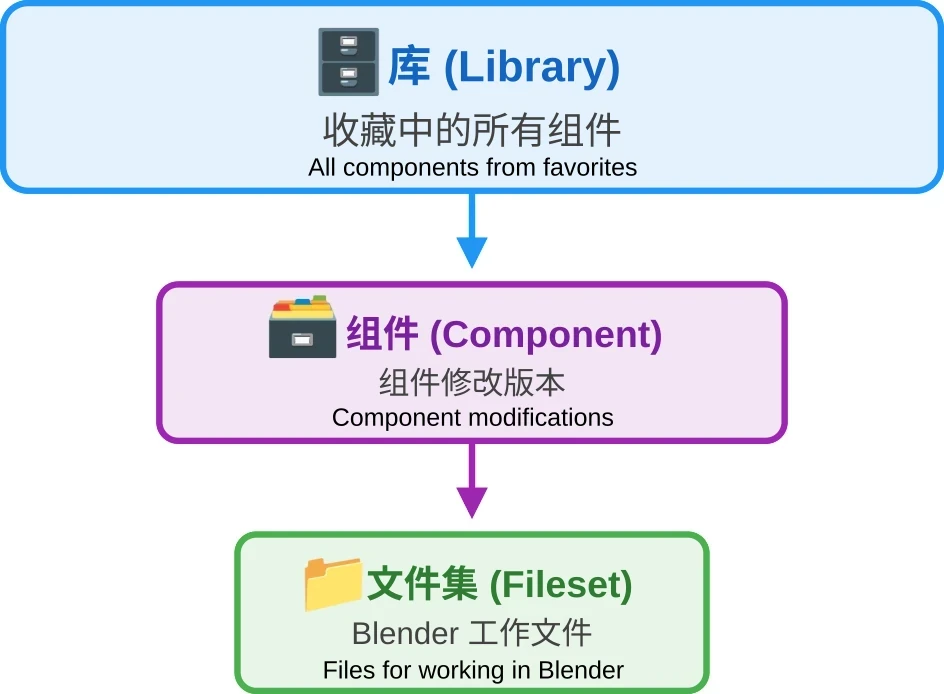

文件集概念

CADBase 平台中的文件集系统允许在一个组件修改版本内为不同程序和目的组织数据。每个集代表一个逻辑文件组，用于特定任务。

集的专业化

  1. Blender 集 — Blender 使用的文件 (.blend, 纹理, 资源)。
  2. 其他集 — 可为 CAD、软件、数据交换格式或其他专业组创建。

扩展工作原理

扩展构建完整的组件和修改版本文件夹层次结构，同时仅同步和管理 Blender 集中的文件。这种方法支持在不同应用程序中并行处理项目，无冲突风险且保持数据完整性。

安装与设置

直接从 Blender 应用程序安装 CADBase Library — 这是最简单的方法。

安装

通过 Blender 扩展管理器安装 CADBase Library 扩展的说明。

Edit 菜单位于 Blender 主窗口顶部控制面板，紧邻 File 和 Render 菜单。

  1. 在 Edit 中打开 Preferences。
  2. 转到 Get Extensions 选项卡。
  3. 如出现提示，请点击 Allow Online Access。
  4. 在搜索中找到 "CADBase Library"。
  5. 点击 Install 并激活扩展。

设置

在 Preferences 中选择 Add-ons，找到 "CADBase Library" 并展开设置：

基本设置

  1. Library path — 本地库文件夹路径。
  2. API Point — 包含 CADBase 平台的服务器地址。

授权设置

  1. Username — 登录或注册用户名（如果可用将创建账户）。
  2. Password — CADBase 平台账户密码。
  3. Login 按钮 — 授权和获取令牌。

同步设置

  1. Skip calculate hash — 跳过哈希计算以加速同步。
  2. Forcibly update files — 强制更新云中的文件。
  3. Auto pull data — 打开空文件夹时自动加载数据。

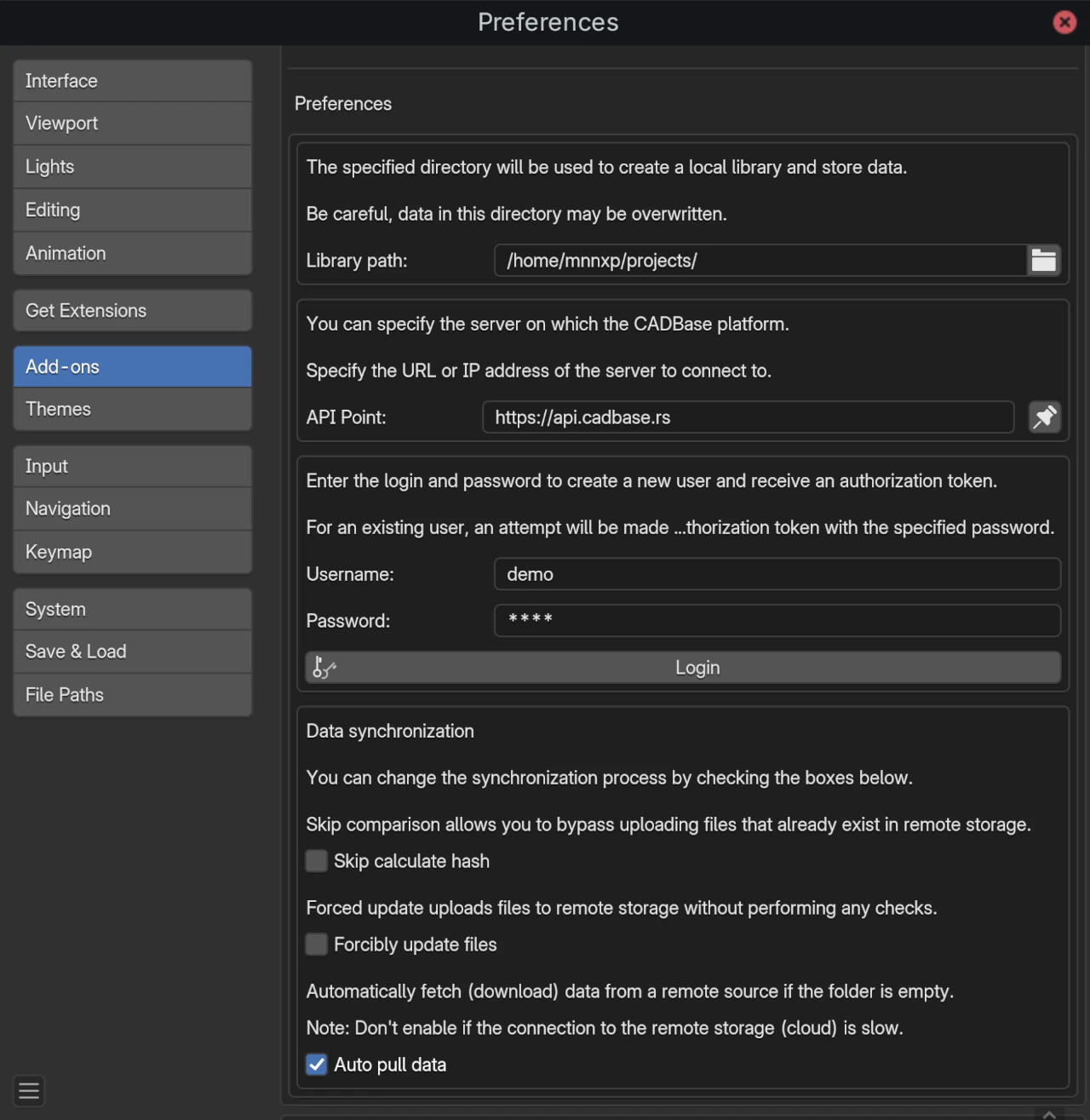

Blender 中 CADBase Library 设置界面

操作验证

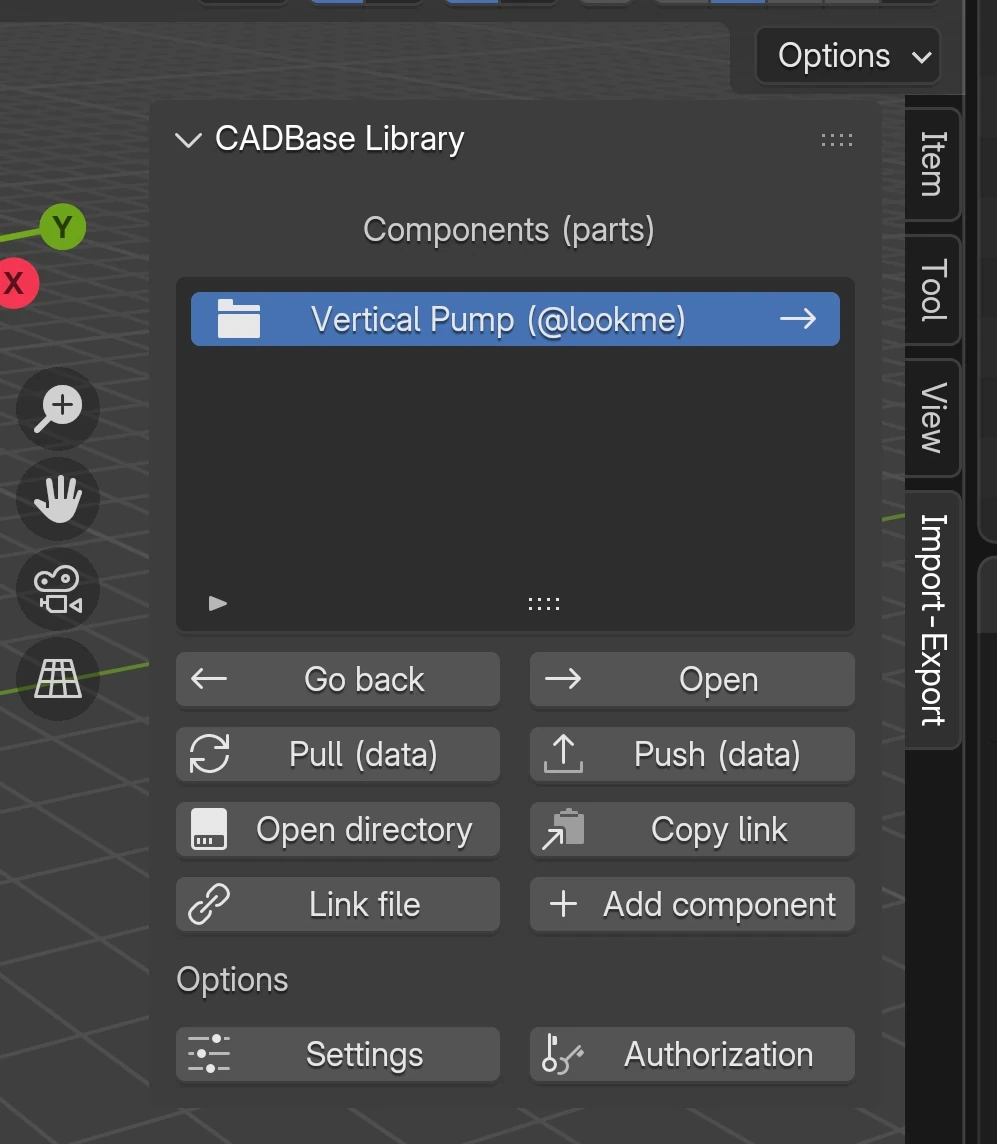

  1. 返回 3D 视口 (3D viewport)。
  2. 按 N 打开侧边栏。
  3. 在 Import-Export 类别中找到 CADBase Library 面板。
  4. 点击 Pull (data) 进行首次数据下载。

示例与建议

创建与保存模型

  1. 在 Blender 中创建 3D 模型。
  2. 点击 Add component。
  3. 输入组件名称。
  4. 点击列表中组件然后 Pull (data)。
  5. 点击 Open directory 打开 Blender 文件集文件夹。
  6. 保存 .blend 文件到 Blender 文件夹。
  7. 点击 Push (data) 上传到云。
  8. 点击 Copy link 复制组件链接。

使用现成组件

  1. 在 CADBase 网站找到所需模型。
  2. 将组件添加到收藏。
  3. 在 Blender 中点击 Pull (data)。
  4. 点击库组件列表中的组件。
  5. 点击 Pull (data) 获取修改版本列表。
  6. 选择所需修改版本并点击 Pull (data)。
  7. 点击 Link file 将选定 .blend 文件添加到场景。

替换本地文件

  1. 通过文件管理器删除本地文件。
  2. 在修改版本中点击 Pull (data)。
  3. 文件将从云下载。
  4. 检查日志确认下载。

组件访问

  1. 新组件创建时具有私有访问权限。
  2. 通过 CADBase 网页界面配置访问权限。
  3. Copy link — 复制组件链接。

要点总结

  1. 创建清晰的组件和修改版本名称。
  2. 点击 Push (data) 将 Blender 文件集的更改保存到云（远程存储）。
  3. 指定更改注释以便在查看版本时更易导航。
  4. 使用 Copy link 获取组件链接并向其他用户发送信息。
  5. 根据任务配置组件访问权限。
  6. 记住扩展仅适用于 Blender 文件集。

问题解决

组件未显示

  1. 首次打开时点击 Open 显示已加载组件。
  2. 检查组件是否在网站添加到收藏。
  3. 点击 Pull (data) 强制更新。
  4. 检查授权设置。

运行缓慢

  1. 慢速连接时禁用 Auto pull data。
  2. 使用 Skip calculate hash 加速。
  3. 本地工作，仅同步所需组件。

设置未保存

  1. 建议通过以下路径更改设置：
    Edit →Preferences → Add-ons → "CADBase Library"。
  2. 某些设置应用需要重启 Blender。
  3. 通过 Settings 和 Authorization 的设置保存到重启前（取决于 Blender 版本）。

同步错误

  1. 在设置中启用 Forcibly update files。
  2. 检查互联网连接。
  3. 使用 Authorization 更新令牌。
  4. 从组件文件夹删除 component 文件，从 Blender 文件集文件夹删除 modification。
  • CADBase Library for Blender 由 CADBase 团队开发维护。
  • 单个文件最大 5 GB，每个用户可用 15 GB 存储空间。
  • 免费提供访问，无隐藏费用或限制。
